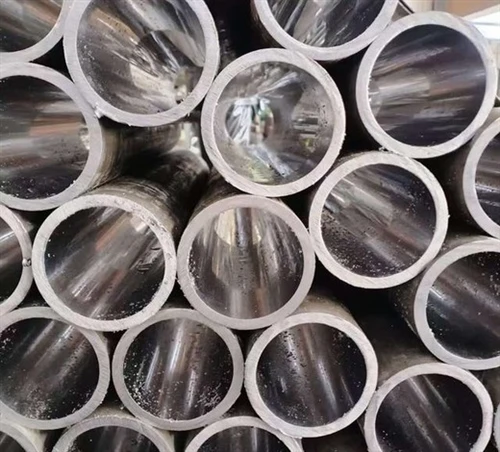

Tub d'acer sense soldadura polit EN 10305-1 C45Eés un tub de precisió estirat en fred-de grau de carboni mitjà-C45E (número de material 1.1191) el forat del qual s'acaba per rectificar amb tolerància ID H8-H9 i rugositat superficial Ra 0,2-0,4 um, de manera que s'envia llest per muntar com a cilindre hidràulic o pneumàtic. El nombre que decideix el gruix de la paret és el rendiment que dissenyeu a - 340 MPa en l'estat +N, uns 420 MPa en +SR i 490 MPa o més en +QT, ni un sol valor fix. Aquesta pàgina cobreix la qualificació, l'especificació del mandrinatge i les decisions de comanda que separen un canó correcte d'un de rebutjat.
A tub rectificat c45eés un component acabat, no un grau d'acer. El metall base - C45E, número de material 1.1191 - és només la meitat de l'especificació; l'altra meitat és el forat acabat. Dos tubs de química idèntica però de diferent qualitat de rectificat es comporten com a productes diferents en el mateix cilindre, perquè el segell va contra el forat, no contra el certificat. Per tant, la peça es defineix per quatre decisions independents: la norma (EN 10305-1:2016, o EN 10305-4:2016 per a sistemes d'energia hidràulica), la qualitat (C45E), la condició de lliurament i l'especificació del forat (tolerància ID, rugositat, rectitud).
Subministraments de canonades GNEEtub rectificat c45e per a cilindre hidràulicaplicacions en diàmetres exteriors de fins a 380 mm (14,96 polzades) i longituds de fins a 12 m (39 peus), amb certificats de material EN 10204 3.1 i inspecció de tercers-a petició. Envieu el vostre DNI x paret, estat de lliurament i quantitat per a un pressupost.Demana pressupost amb el teu DNI x paret i Ra.
Especificacions tècniques
| Paràmetre | Capacitat |
|---|---|
| Grau/número de material | C45E/1.1191 (CK45, AISI 1045, JIS S45C, GB 45#) |
| Estàndard | EN 10305-1:2016 (precisió sense costures estirats en fred); EN 10305-4:2016 per a sistemes d'energia hidràulica |
| Diàmetre exterior (OD) | Fins a 380 mm (14,96 polzades); Ruta de forats més grans segons EN 10297-1 |
| Diàmetre interior (ID) | 20-400 mm (0,79-15,75 polzades) |
| Gruix de paret | 2-40 mm (0,08-1,57 polzades), típics 3-25 mm |
| Longitud | Fins a 12 m (39 peus); més llarg per acord |
| Tolerància d'identificació | ISO H8 per defecte; H9 disponible; H7 per a servocilindres |
| Rugositat del forat (Ra) | 0,2-0,4 um afilat; 0,2 um o millor per SRB |
| Rectitud | Menor o igual a 0,5 mm/m (0,5 mm per 1000 mm); 0,3 mm/m a petició |
| Condicions de lliurament C45E | +C, +LC, +SR, +A, +N; +QT per acord separat |
| Certificació | certificat de material EN 10204 3.1; Inspecció de tercers-(SGS/BV/TUV) disponible |
El forat acabat és la segona meitat de l'especificació. Una tolerància d'identificació del tub polit C45E H8 H9 és l'aparellament predeterminat (estàndard H8, H9 opcional, H7 per a servocilindres), l'acabat del tub rectificat C45E Ra 0,2-0,4 um s'aconsegueix per rectificat, SRB arribant a Ra 0,2 um o millor, i la rectitud del tub rectificat C45E es manté a menys de 0 o 5 mm.
Composició química
La composició química del C45E segueix EN 10305-1:2016 Taula 5 (anàlisi de fosa, grau E-). El carboni al 0,42-0,50% és el que fa que la calor-C45E sigui tractable i el que obliga a preescalfar quan es solda el canó. El fòsfor i el sofre s'ajusten al grau E per a la consistència del lot.
| Element | C45E (1.1191) min | C45E (1.1191) màx |
|---|---|---|
| Carboni (C) | 0.42 | 0.50 |
| Silici (Si) | 0.15 | 0.40 |
| Manganès (Mn) | 0.50 | 0.80 |
| Fòsfor (P) | - | 0.030 |
| Sofre (S) | 0.020 | 0.035 |
| Crom + Molibdè + Níquel | - | 0.63 |
Propietats mecàniques
Les propietats mecàniques del C45E segons les condicions de lliurament segueixen la norma EN 10305-1:2016 Taula 6. Les condicions de treball en fred (+C, +LC, +SR, +A) es comenten per a la resistència a la tracció i l'allargament mínimes; l'estàndard deriva Rp0,2 de Rm per fórmula, de manera que no es tabula un sol límit de rendiment per a aquests estats. Només +N dóna un ReH fix, que és la línia de base del disseny del barril. +Els valors QT no es troben a la taula estàndard i l'ha d'especificar el comprador.
| Condició de lliurament | Rm de tracció (MPa) | Rendiment ReH/Rp0,2 (MPa) | Elongació A (%) |
|---|---|---|---|
| + C (estirat en fred, dur) | Major o igual a 720 | derivat de Rm | Major o igual a 4 |
| +LC (lleugerament treballat en fred) | Major o igual a 670 | derivat de Rm | Major o igual a 6 |
| +SR (alleuja l'estrès) | Major o igual a 600 | derivat de Rm (uns 420 a la pràctica) | Major o igual a 15 |
| +A (recuit) | Major o igual a 510 | derivat de Rm | Major o igual a 20 |
| +N (normalitzat) | 540-720 | ReH Superior o igual a 340 | Major o igual a 18 |
| + QT (apagat i temperat) | comanda-especificada (típica 700-850) | ordre-especificada (normalment Superior o igual a 490) | comanda-especificada |
Condicions de lliurament i el número que decideix el vostre disseny
L'únic número que decideix la paret del barril és el rendiment al qual dissenyeu, i aquest número el defineix la condició de lliurament - no el nom de la qualificació. Per a un canó C45E, els sòls pràctics són:+N normalitzat, ReH 340 MPa(el més comú, la línia de base estàndard);+SR tensió-alleujada, uns 420 MPa(menor tensió residual, més fàcil de soldar); i+QT temperat i temperat, 490 MPa o més(perforats-pesants, demanats per separat). La propagació importa en diners: al mateix mur, passar de +N a +QT augmenta la pressió admissible aproximadament un 44% (490 dividit per 340). Citant un sol valor -, per exemple, prenent el sòl de tracció +N de 540 MPa i anomenant-lo rendiment - sobreestima la capacitat en un 59% aproximadament i és la causa més comuna d'un barril de mida inferior. Indiqueu la condició de la comanda i, a continuació, dissenyeu-lo segons el seu rendiment.
Comparació de notes - C45E vs E355 vs 42CrMo4
La pràctica decisió del tub polit C45E vs E355 es redueix al contingut de carboni i a la soldabilitat: C45E és l'opció de carboni mitjà-tractable per calor-, E355 l'opció soldable de baix-carboni.
| Propietat | C45E (1.1191) | E355 (1.0580) | 42CrMo4 (1,7225) |
|---|---|---|---|
| Classe de carboni | Mitjà (0,42-0,50%) | Baix (al voltant del 0,18-0,22%) | Aliatge mitjà (aproximadament 0,38-0,45% + Cr Mo) |
| +N rendiment (MPa) | 340 | 355 | no és un-tub de precisió predeterminat |
| Tractable-per calor? | Sí (Q+T, inducció) | No | Sí (mitjançant-enduriment) |
| Soldable sense preescalfament? | No (preescalfar 150-250 C) | Generalment sí | No (preescalfament més alt) |
| Ús típic | Peces de desgast, forats endurits | Barrils soldats i lleugers | Forats-resistents i-altas |
Seleccionant el grau i l'acabat correctes
C45E vs AISI 1045 vs E355 - quin barril d'acer
| Grau | Quan triar | Ruta estàndard |
|---|---|---|
| C45E / 1.1191 | Necessita resistència al desgast i enduriment posterior al-mecanitzat; pressió mitjana; soldable amb preescalfament | EN 10305-1:2016 (també EN 10305-4 per a sistemes hidràulics) |
| AISI 1045 | El mateix acer, ordre de compra-espec. dels EUA o ruta ASTM | ASTM A519 1045 (vegeu A519 1045 tub polit) |
| E355 / 1.0580 | Prioritzar la soldabilitat i el menor pes; no requereix enduriment | EN 10305-1:2016 (també EN 10305-4) |
Quan es necessiti una resistència més gran, passeu al tub polit 42CrMo4/AISI 4140 en lloc d'especificar-C45E.
Afilat vs SRB - escollint l'acabat del forat
Tots dos acaben el forat amb una tolerància de precisió. L'elecció del tub afilat o del tub SRB depèn del tipus de segell, el volum i el cost, no per un simple "millor" - la majoria dels compradors accepten, sempre que es compleixin la tolerància d'ID i Ra. L'afilat elimina el material amb pedres i dóna Ra 0,2-0,4 um amb una escotilla-de creu que reté el lubricant; SRB s'escalfa i el rodet-bruneix, endureix la superfície i assoleix Ra 0,2 um o millor.
Aplicacions
El tub polit C45E s'especifica allà on un canó de cilindre acabat i llest-per-muntar ha de suportar pressió moderada a alta, càrrega de xoc i cicles de carrera llargs sense perforació secundària. Cinc grups d'aplicacions cobreixen la majoria de comandes:
Barrils de cilindres hidràulics
L'ús dominant. Un canó C45E polit transporta l'orifici, la superfície de funcionament del segell i el límit de pressió en una peça acabada- estirada en fred - tant en cilindres mòbils, agrícoles i industrials.
Barrils de cilindres pneumàtics
Menor pressió que la hidràulica, però el mateix requisit d'acabat: un forat net i-creuat que el segell segueix sense marcar. C45E a +N o +SR és el valor predeterminat.
Cilindres d'equips mòbils i de construcció
Les excavadores, carregadores, grues i camions bolquets necessiten barrils que resisteixin les abollaments, el desgast i les càrregues laterals. C45E en +N o +QT dóna el marge; ruta de forats més grans segons EN 10297-1.
Premsa industrial i cilindres de màquines d'injecció-
Els recomptes de cicles elevats i les curses llargues exigeixen un forat amb geometria estable. L'acabat polit manté la compressió del segell previsible durant milions de cicles.
Càrrega mecanitzada-Peces de transport
Més enllà dels cilindres, el tub de precisió C45E es converteix en eixos, casquilles, pistons i barres de guia - qualsevol peça que es mecani i després s'endureixi.
Prova i inspecció

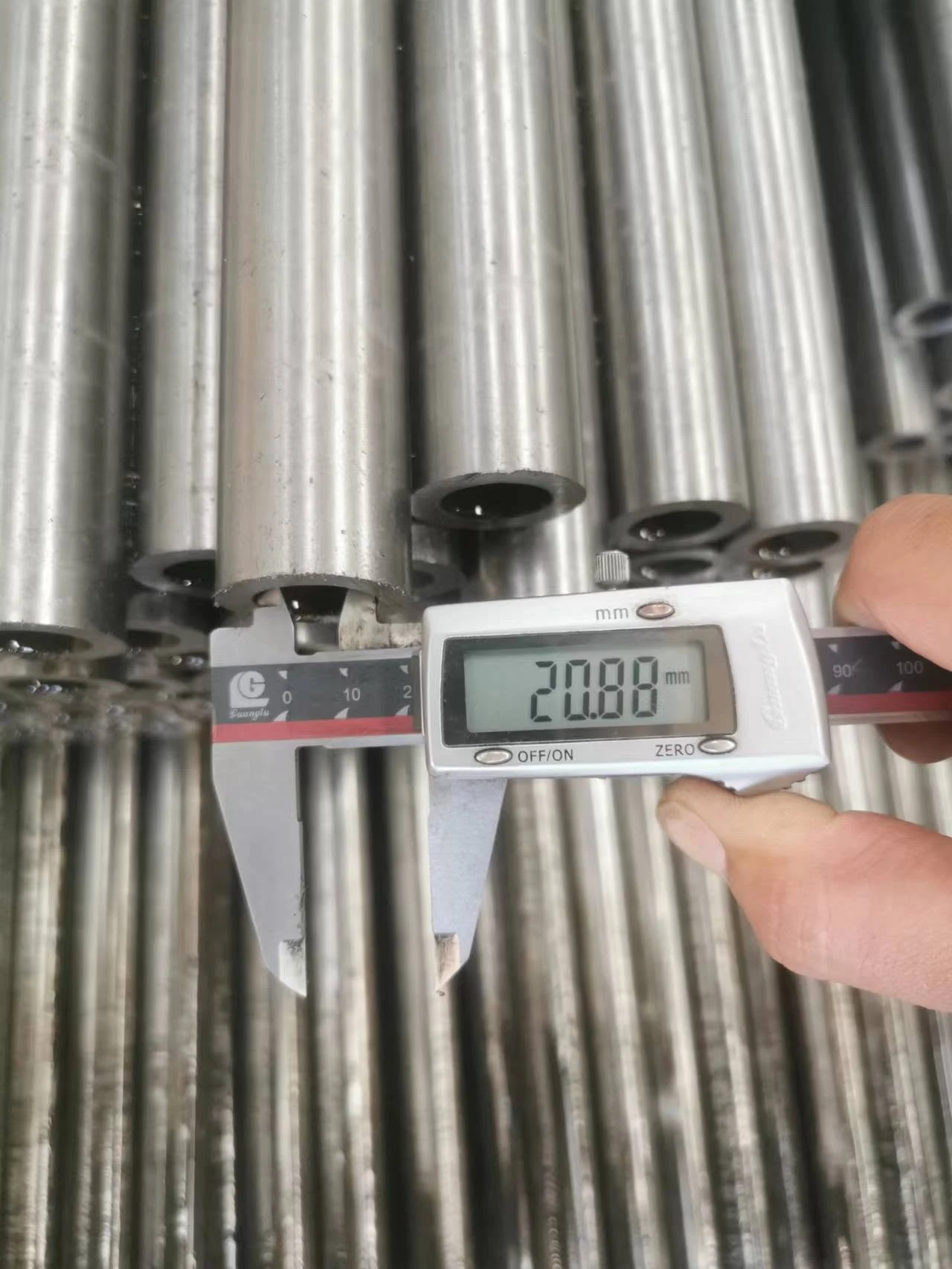

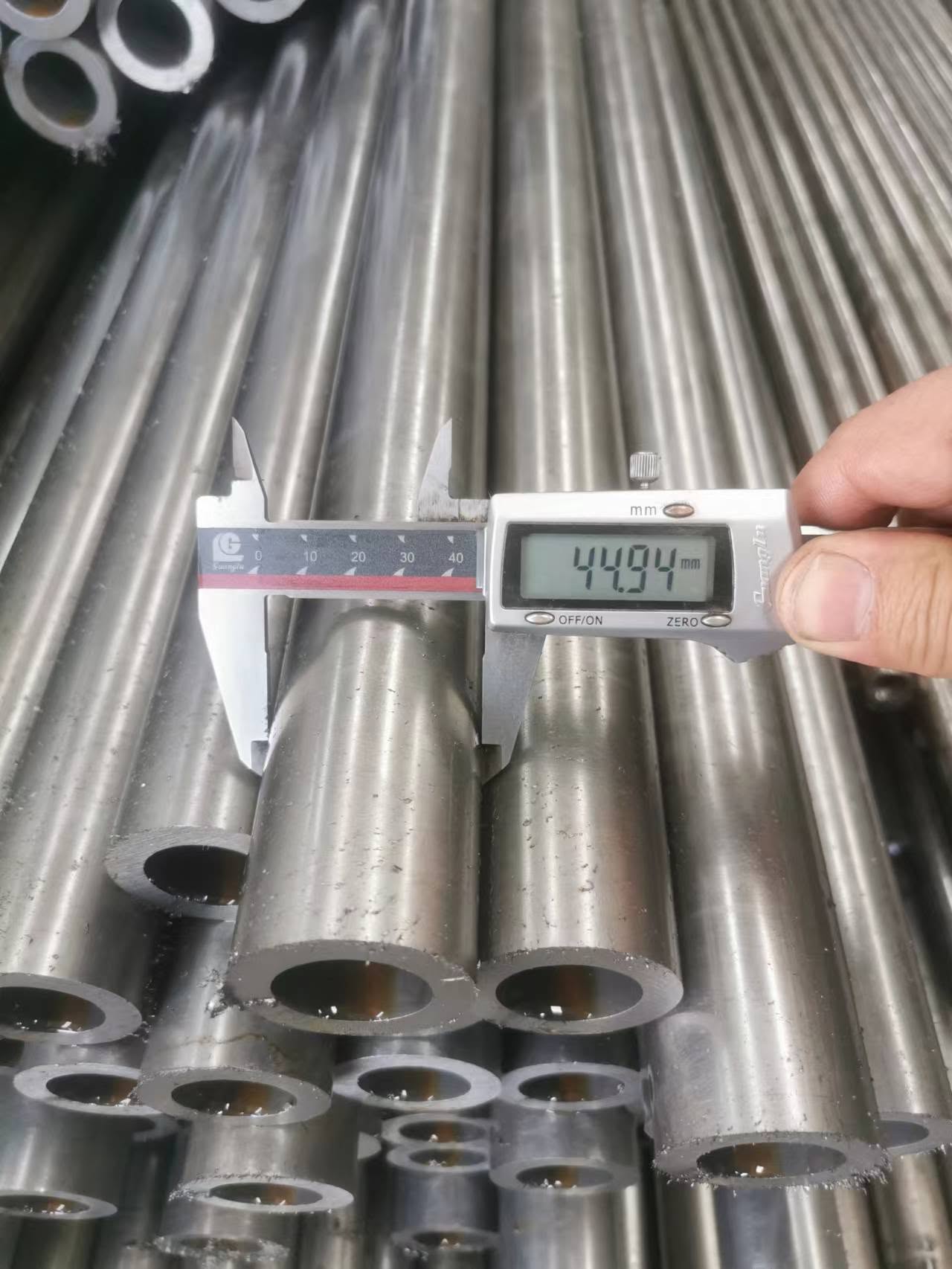

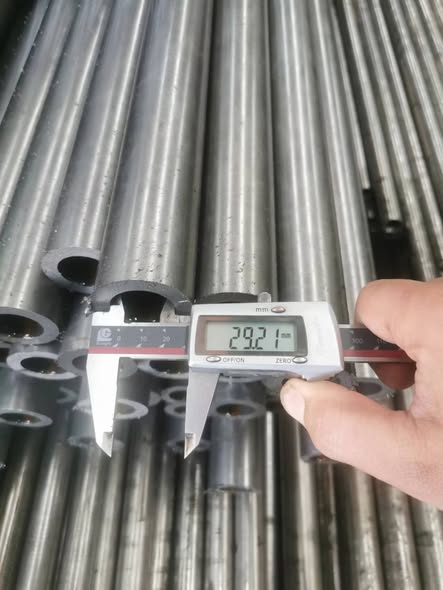

Inspecció dimensional.OD, paret, tolerància ID (H8-H9) i rectitud es comproven amb l'opció ordenada; el forat es mesura en diversos punts al llarg de la longitud.
Superfície i rugositat.Bore Ra es verifica amb un perfilòmetre; s'inspeccionen visualment la-escotilla creuada i l'absència de puntuació.
Verificació mecànica.La tracció i, per a +N, el rendiment es confirmen per la calor; la duresa es pot comprovar a +QT.
Proves no-destructives.Les proves de corrent de Foucault o d'ultrasons s'apliquen segons EN 10305-4 per a sistemes hidràulics (i a petició per a la part 1); Els certificats CA 10204 3.1 acompanyen cada sèrie.
Neteja i conservació.El forat es neteja, s'olia i es tapa per protegir la superfície acabada durant el trànsit.
Envieu el vostre ID x paret, estat de lliurament (+N / +SR / +QT), tolerància ID i Ra -, el nostre equip tècnic confirmarà l'especificació segons EN 10305-1:2016 (o EN 10305-4:2016) i retornarà una cotització amb termini de lliurament en 24 hores.Poseu-vos en contacte amb GNEE Pipe avui mateix.
Per què Source C45E Honed Tube de GNEE Pipe
Com a proveïdor de tubs perfeccionats C45E, GNEE Pipe envia barrils preparats-des d'un sistema de qualitat en comptes d'intermediar accions mixtes.
Un acer, molts estàndards.Subministrem C45E / CK45 / AISI 1045 / 1.1191 a EN 10305-1, EN 10305-4, ASTM A519 i GB/T 3639 des d'un sistema de qualitat, de manera que les vostres comandes entre estàndards es mantenen constants.
Perforar-barrils preparats.H8-H9, Ra 0,2-0,4 um, rectitud inferior o igual a 0,5 mm/m, amb certificats EN 10204 3.1 i inspecció de tercers (SGS / BV / TUV) a petició.
Subministrament d'exportació provat.GNEE dóna servei a 160+ clients dels mercats d'equips hidràulics, mòbils-i industrials de Tianjin, amb mecanitzat i conservació integrats.
Cotització tècnica.Enviar ID x paret, estat de lliurament i Ra; el nostre equip retorna una especificació-cotització confirmada amb el temps de lliurament i marca les discrepàncies entre l'any i les condicions estàndard- abans que es converteixin en rebutjades.
PMF
Què és un tub d'acer sense soldadura EN 10305-1 C45E?
Es tracta d'un tub d'acer de precisió estirat en fred-de grau de carboni mitjà-C45E (número de material 1.1191) el forat del qual s'ha afilat o raspat i brunyit amb rodets- fins a una tolerància ID acabada de H8 a H9 i una rugositat superficial de Ra de 0,2 a 0,4 µm com a instal·lació hidràulica o pneumàtica llesta per a muntar-lo. canó sense perforació secundària.
C45E és el mateix que CK45, 1045 i 1.1191?
Sí - són el mateix acer 1.1191 amb diferents noms estàndard. C45E és el grau EN actual, CK45 (o Ck45) és el nom DIN alemany heretat, AISI 1045 és el grau dels EUA i 1.1191 és el número de material europeu. Un dibuix que diu CK45 i un certificat que diu C45E demanen el tub idèntic.
Amb quina força de fluència he de dissenyar un canó polit C45E?
Dissenyar segons el rendiment de la condició de lliurament que demaneu, no un sol número fix. En l'estat-entrega +N (normalitzat) el sòl estàndard és ReH 340 MPa; +SR (alleujament-d'estrès) dóna uns 420 MPa; i +QT (apagat i temperat), que heu d'especificar per separat, normalment arriba als 490 MPa o més. L'ús d'un valor únic incorrecte és la causa més comuna d'un barril de mida inferior o massa gran.
EN 10305-1 o EN 10305-4 - quina norma cito?
Totes dues són edicions actuals del 2016 i totes dues cobreixen un tub C45E estirat en fred-sin costures. La part 1 és l'estàndard general de-tub de precisió per a l'enginyeria mecànica; La part 4 és la sub-part dels sistemes d'energia-pneumàtics i hidràulics, que afegeix la neteja del forat, una rugositat superficial més ajustada i les proves no-destructives obligatòries. Per a un barril de cilindre de coixinet de pressió{11}}, cita EN 10305-4; per a una peça de precisió general, la part 1 és suficient.
Quina tolerància d'ID i quina acabat superficial té un tub polit C45E?
La tolerància per defecte és ISO H8, amb H9 disponible i H7 per a cilindres servo o d'alta-precisió. El rectificat proporciona una rugositat superficial de Ra 0,2 a 0,4 um; El raspament i el brunyit amb rodets (SRB) arriba a Ra 0,2 um o millor, amb un angle d'-escotilla transversal de 30 a 45 graus que reté el lubricant.
Es pot soldar el tub polit C45E?
Sí, però és un acer de carboni mitjà- amb un equivalent de carboni d'aproximadament CE_IIW 0,56, per la qual cosa necessita un preescalfament de 150 a 250 graus C i un alleujament de l'estrès post-soldadura per evitar esquerdes. Confirmeu el procediment exacte amb el vostre enginyer de soldadura, especialment per a parets pesades.
Quins són els límits de mida del tub polit EN 10305-1 C45E?
EN 10305-1 cobreix tubs estirats en fred sense costures amb un diàmetre exterior de fins a 380 mm. Per als barrils afilats, l'interval pràctic del forat és d'uns 20 a 400 mm, amb un gruix de paret típicament de 2 a 40 mm i longituds de fins a 12 m. Per sobre de 380 mm OD, encamineu la comanda segons EN 10297-1.
És el mateix C45E que E355 per a un canó de cilindre?
El número C45E (1,1191) és un acer amb tractament tèrmic de carboni mitjà-- amb un 0,42 a un 0,50 per cent de carboni, mentre que l'E355 (1,0580) és un acer estructural de gra fi-de baix-carboni. El C45E es pot temperar, temperar o endurir per inducció-per a peces de desgast; E355 es tria per soldabilitat i menor pes. No són intercanviables i un barril dissenyat per a un valor de rendiment no s'ha de cotitzar amb l'altre.
