Tub polit ASTM A519 4140és un tub mecànic sense soldadura estirat en fred o en calent-d'acer d'aliatge de crom-UNS G41400 al molibdè el forat interior del qual s'acaba mitjançant un rectificat de precisió amb tolerància H8/H9 i Ra 0,2-0,4 μm. És el canó preparat--per muntar d'un cilindre hidràulic: l'acer porta la tensió del cèrcol i el forat rectificat porta el segell i el pistó. Per al servei del cilindre, el tub s'apaga i es tempera normalment a 28-32 HRC, i tres coses decideixen si una comanda determinada compleix - les condicions de lliurament, la classe de tolerància del forat acabat i el gruix de la paret en relació amb la pressió de treball.
ASTM A519és una especificació de tubs mecànics sense fissures, no un estàndard de canonada de pressió-. Defineix la química del tub principal -, l'estat, el diàmetre exterior i la paret -, mentre que el rectificat defineix el forat que l'A519 no cobreix. Els dos requisits s'han d'escriure a la comanda de compra com una especificació, i la pressió de disseny del cilindre es calcula per separat de la geometria i l'estat del tub.
Especificacions tècniques
| Paràmetre | Capacitat |
|---|---|
| Estàndard base | ASTM A519/A519M-24a (grau 4140, UNS G41400) |
| Diàmetre exterior (tub pare) | Fins a 325 mm (12¾ polzades); subministrament típic 40–260 mm |
| Gruix de paret | Per disseny, típic de 5-40 mm; dimensions citades com a OD × paret, no NPS |
| Diàmetre acabat (ID) | Personalitzat al dibuix; tolerància H7 / H8 / H9 segons ISO 286-1 |
| Acabat superficial (forat) | Ra 0,2–0,4 μm polit; Ra Inferior o igual a 0,2 μm SRB |
| Rectitud | Menys o igual a 0,3 mm/m estàndard; Inferior o igual a 0,1–0,15 mm/m per a barrils llargs |
| Longitud | Fins a 12 m, fixa o aleatòria |
| Finalitza | Llis, bisellat o roscat; forat protegit per taps de plàstic |
| Tractament tèrmic | Recuit / normalitzat /-alleujat / apagat i temperat |
| Certificació | CA 10204 3.1; Inspecció de tercers-(SGS/BV/TÜV) disponible |
Composició química
La composició química A519 4140 és un equilibri de crom-molibdè regit per UNS G41400; els límits següents són valors-d'anàlisi de calor.
| Element | 4140 (màx./interval) |
|---|---|
| Carboni (C) | 0.38–0.43 % |
| Manganès (Mn) | 0.75–1.00 % |
| Fòsfor (P) | 0,040 % màx |
| Sofre (S) | 0,040 % màx |
| Silici (Si) | 0.15–0.35 % |
| Crom (Cr) | 0.80–1.10 % |
| Molibdè (Mo) | 0.15–0.25 % |
El crom i el molibdè són els que eleven el 4140 per sobre dels graus de carboni simples: el crom afegeix força i enduriment, el molibdè afegeix duresa i estabilitat a alta-temperatura. L'anàlisi del producte inclou la tolerància de la taula 5 A519 (+0.005 per a P i S), de manera que es llegeix un certificat de molí contra els límits de l'anàlisi de calor-més aquesta tolerància.
Propietats mecàniques
Les propietats mecàniques A519 4140 depenen de les condicions de lliurament; la taula proporciona els mínims de la taula base-A519 per condició.
| Condició | Rendiment MPa (ksi) | MPa de tracció (ksi) | Elongació |
|---|---|---|---|
| Recuit (A) | Major o igual a 414 (60) | Major o igual a 552 (80) | Superior o igual al 25 % |
| Normalitzat (N) | Major o igual a 621 (90) | Major o igual a 855 (120) | Superior o igual al 20 % |
| Alleujament-d'estrès (SR) | Major o igual a 689 (100) | Major o igual a 855 (120) | Superior o igual al 10 % |
| Acabat-calent (HF) | Major o igual a 621 (90) | Major o igual a 855 (120) | Superior o igual al 15 % |
| Temprat i temperat (Q&T) | No a la taula base A519 - especificada pel comprador; Els barrils de cilindre solen ser de 28–32 HRC (UTS 850–1000+ MPa, rendiment 700–850+ MPa) | ||
L'error comú és llegir "4140" com una força fixa. A519 corregeix la química i la condició, ni un sol rendiment - la condició de recuit dóna un rendiment ≈414 MPa, mentre que un barril Q&T dóna 700+ MPa. Dissenyar un barril de pressió al valor recuit deixa aproximadament un terç de la força disponible sense utilitzar. L'allargament es mesura en una longitud de calibre de 50 mm (2 polzades) i varia segons les condicions, de manera que no és una constant.
Comparació de graus i processos
| Requisit | 4140 (A519) | 42CrMo4 (EN 10305-1) | 4130 |
|---|---|---|---|
| Número de material | UNS G41400 | 1.7225 | G41300 |
| Rendiment típic de Q&T | 700–850+ MPa | 700–900 MPa (menys o igual a 16 mm) | inferior; sovint s'utilitza recuit/SR |
| Ús típic | Barrils hidràulics pesats | Barrils d'especificacions-europees | Barrils més lleugers i de menor càrrega- |
A l'elecció del tub afilat o del tub SRB, tots dos acaben el forat amb una tolerància de precisió. El rectificat elimina el material amb pedres i dóna Ra 0,2–0,4 μm; SRB skives i rodets-bruneix, el treball-endureix la superfície i arriba a Ra Menor o igual a 0,2 μm. La decisió es basa en el tipus de segell, el volum i el cost, no per un simple "millor".
Selecció de la qualificació correcta i les condicions de lliurament
La condició de lliurament A519 4140, no el nom de la qualificació, decideix el valor del disseny. Per a barrils de cilindres hidràulics,El tub 4140 apagat i temperat a 28–32 HRC és el valor predeterminat: ofereix la força controlada i la resistència a la fatiga que necessita un barril de pressió. El recuit 4140 (rendiment ≈414 MPa) és massa tou per al servei a pressió i és un blanc de mecanitzat, no un barril. El dur-estirat-en fred (+C) comporta una tensió residual que pot distorsionar el forat durant el rectificat, de manera que s'evita per als barrils.
| Condició | Duresa | S'utilitza per al barril? |
|---|---|---|
| Q&T (+QT) | 28–32 HRC | Sí - estàndard per a barrils de pressió |
| Normalitzat (+N) | ~190–240 HB | Blanks soldables, sense pressió |
| Alleujament-d'estrès (+SR) | ~190–230 HB | Diàmetre estable, servei lleuger |
| Recuit (+A) | Inferior o igual a 197 HB | Stock de mecanitzat, no un barril |
Al costat del forat, la tolerància d'identificació del tub 4140 H8 H9 i l'acabat de la superfície del tub 4140 Ra 0,2 a 0,4 μm es seleccionen per tipus de segell i pressió, mentre que les dimensions A519 4140 OD de la paret s'indiquen com a diàmetre exterior × paret, mai com a NPS o programació.
Quan el projecte estigui documentat segons els estàndards europeus, especifiqueu-hoTub polit 42CrMo4 (1,7225)segons EN 10305-1 (o EN 10297-1 per a parets pesades); l'acer és el mateix que el 4140 i el certificat simplement segueix el format EN. El tub principal A519 i el forat rectificat són decisions independents, així que indiqueu ambdues coses.
Aplicacions
El tub del cilindre hidràulic ASTM A519 4140 s'especifica allà on un canó del cilindre acabat i llest-per-muntar ha de suportar alta pressió, càrregues de xoc i milions de cicles sense perforació secundària. Un tub afilat 4140 per al servei de cilindres hidràulics és la matèria primera estàndard per als cilindres-de gran resistència, i cinc grups d'aplicacions cobreixen la majoria de comandes:
Canons de cilindres hidràulics
L'ús dominant. Els cilindres de la pluma i el braç de l'excavadora, els cilindres de grua i carregador i els braços de càrrega agrícola funcionen a 160-350 bar amb càrrega d'impacte, i el forat 4140 Q&T és la peça que realment segella i guia el pistó.
Emmotllament per injecció i cilindres de premsa
Els ariets de subjecció i injecció ciclen milions de vegades a l'any; La resistència a la fatiga de 4140 i un forat estable i afilat mantenen baixes les fuites i el temps d'inactivitat.
Equips de mineria i fora{0}}de carreteres
Els cilindres d'elevació de camions-bocadors i els ariets de perforació veuen càrregues de xoc i llocs abrasius. Els barrils de paret -pesada 4140 Q&T resisteixen la cedència i la perforació.
Actuadors hidràulics industrials i mòbils
Els cilindres de direcció, les cobertes d'escotilla, la maquinària de coberta i els braços robòtics utilitzen el mateix tub on un forat precís i net redueix el temps de muntatge.
Actuadors aeroespacials i petroliers
La hidràulica del tren d'aterratge-de l'aeronau i els actuadors de control de cap de pou utilitzen 4140 (i 4130) on la força-per-pesa i la química traçable són importants.
Selecció de la qualificació correcta i les condicions de lliurament
La condició de lliurament A519 4140, no el nom de la qualificació, decideix el valor del disseny. Per a barrils de cilindres hidràulics,El tub 4140 apagat i temperat a 28–32 HRC és el valor predeterminat: ofereix la força controlada i la resistència a la fatiga que necessita un barril de pressió. El recuit 4140 (rendiment ≈414 MPa) és massa tou per al servei a pressió i és un blanc de mecanitzat, no un barril. El dur-estirat-en fred (+C) comporta una tensió residual que pot distorsionar el forat durant el rectificat, de manera que s'evita per als barrils.
| Condició | Duresa | S'utilitza per al barril? |
|---|---|---|
| Q&T (+QT) | 28–32 HRC | Sí - estàndard per a barrils de pressió |
| Normalitzat (+N) | ~190–240 HB | Blanks soldables, sense pressió |
| Alleujament-d'estrès (+SR) | ~190–230 HB | Diàmetre estable, servei lleuger |
| Recuit (+A) | Inferior o igual a 197 HB | Stock de mecanitzat, no un barril |
Al costat del forat, la tolerància d'identificació del tub 4140 H8 H9 i l'acabat de la superfície del tub 4140 Ra 0,2 a 0,4 μm es seleccionen per tipus de segell i pressió, mentre que les dimensions A519 4140 OD de la paret s'indiquen com a diàmetre exterior × paret, mai com a NPS o programació.
Quan el projecte estigui documentat segons els estàndards europeus, especifiqueu-hoTub polit 42CrMo4 (1,7225)segons EN 10305-1 (o EN 10297-1 per a parets pesades); l'acer és el mateix que el 4140 i el certificat simplement segueix el format EN. El tub principal A519 i el forat rectificat són decisions independents, així que indiqueu ambdues coses.
Control de qualitat i proves
Química i certificat.Anàlisi de calor als límits A519, informat en un certificat de prova de molí EN 10204 3.1 amb calor i condicions.
Verificació mecànica.Confirmació de tensió, duresa i (per a Q&T) segons ASTM A370; allargament a la longitud de calibre especificada.
Verificació del forat.Avaluació d'ID a H7/H8/H9, rugositat mesurada (Ra/Rz) i rectitud verificada en la longitud.
NDT del tub principal.UT o corrent de Foucault-si s'especifica, realitzat abans de rectificar.
Inspecció de tercers-part.SGS, BV o TÜV designats pel comprador a petició; neteja a NAS 8–10 on el conjunt del cilindre ho requereixi.
Per què s'obté el tub polit ASTM A519 4140 de GNEE
Subministreu tant el tub principal A519 com el rectificat de precisió en un sol ordre, amb l'estat i la tolerància del forat indicats al mateix certificat.
Estoc i conversió a OD 40–260 mm, ID i tolerància H7/H8/H9, Ra 0,2–0,4 μm polit o Ra Menor o igual a 0,2 μm SRB.
Certificats EN 10204 3.1, inspecció de tercers-SGS/BV/TÜV i traçabilitat-del nombre de calor a cada lot.
Cotització tècnica en 24 hores, amb tall-crític-a-longitud, neteja del NAS i exportació d'embalatges aptes per al mar.

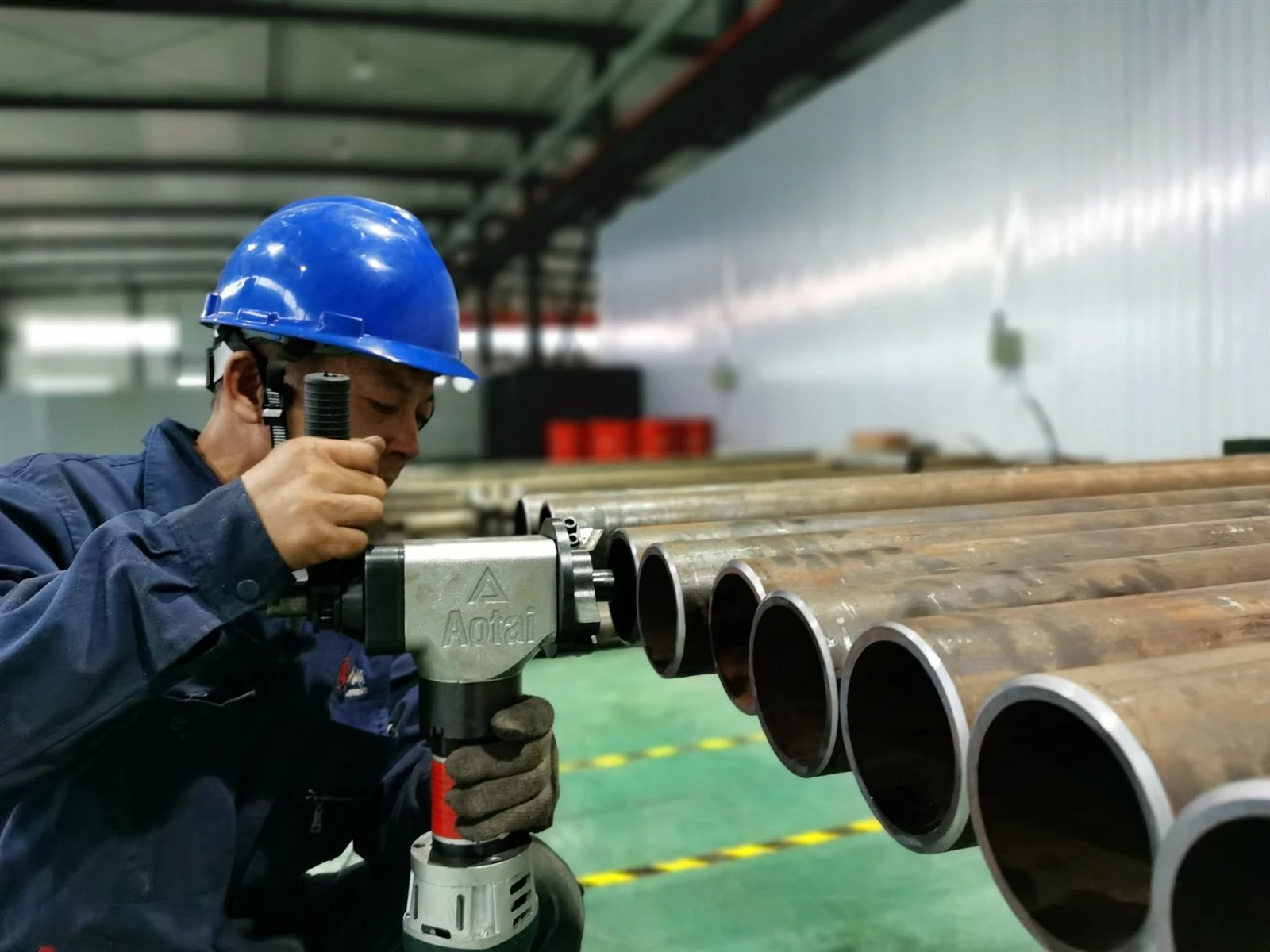

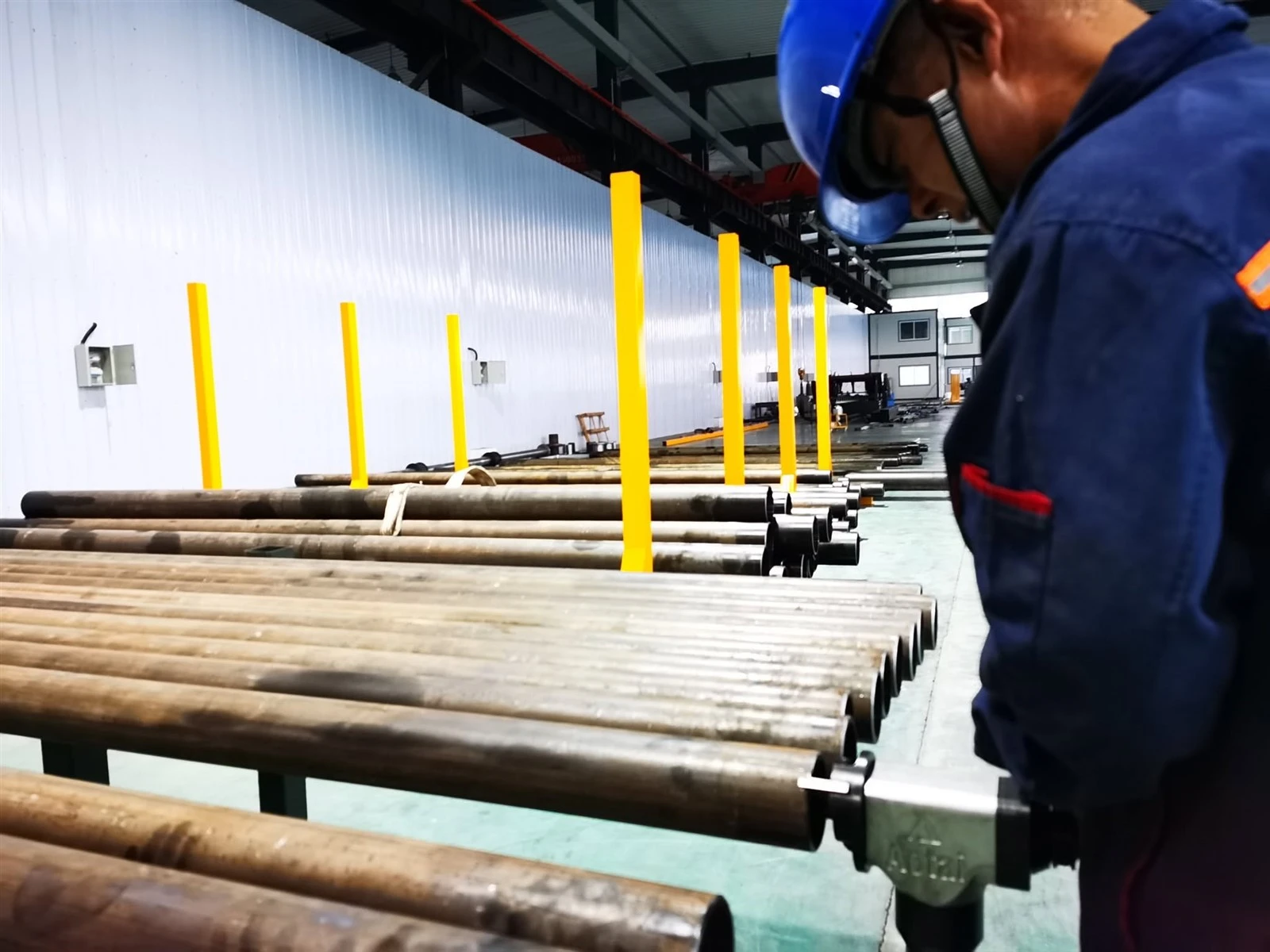

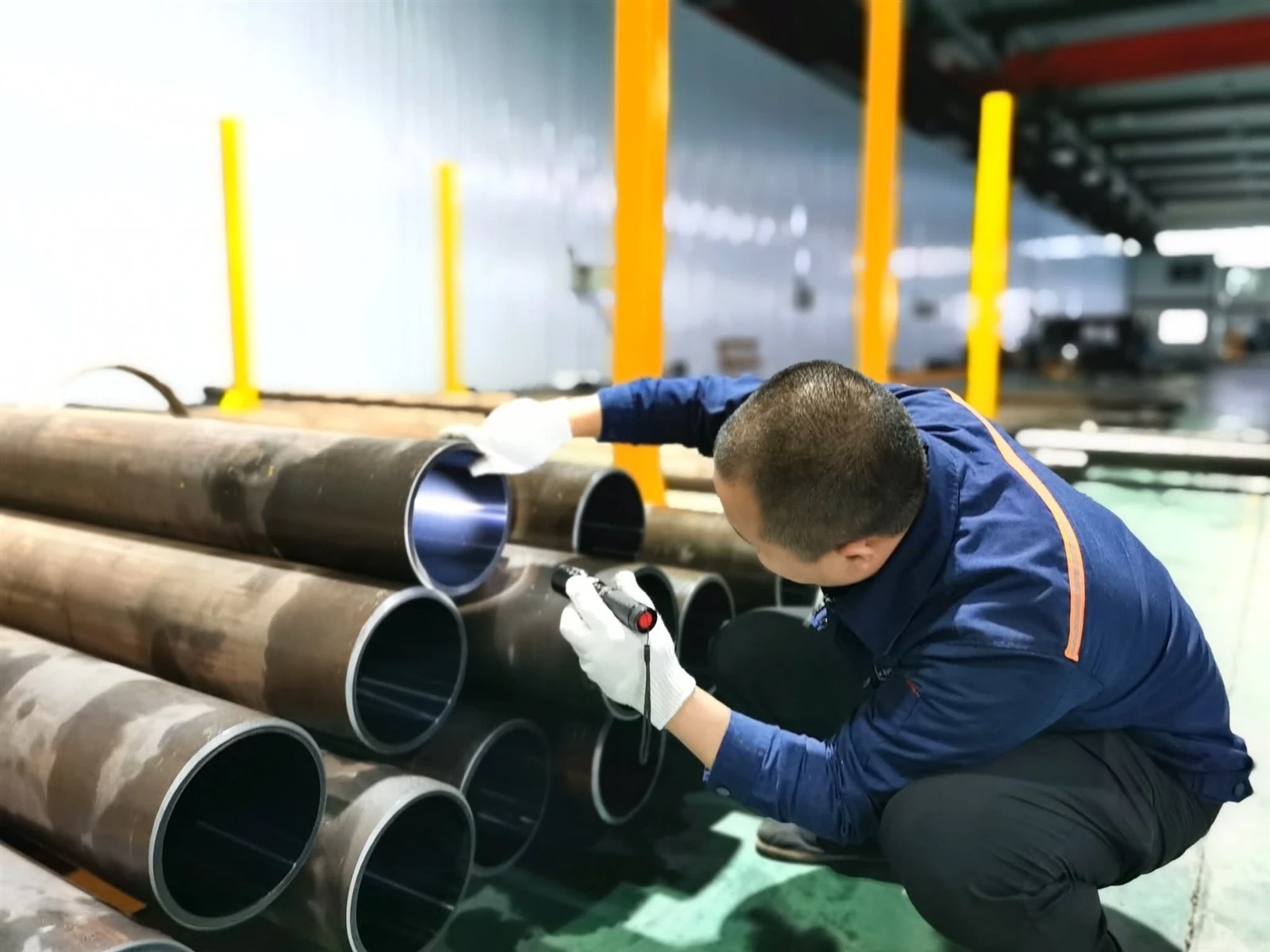

Prova i inspecció

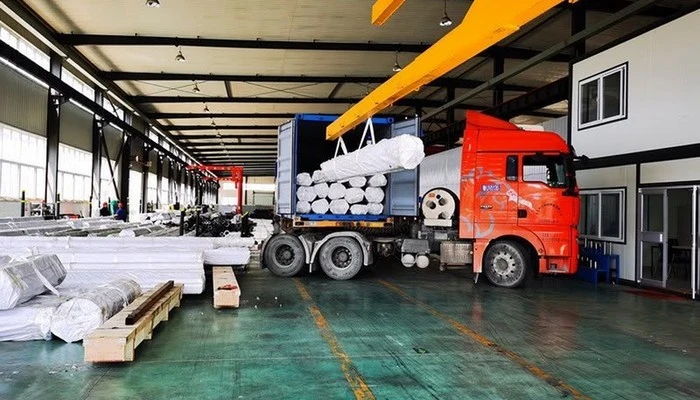

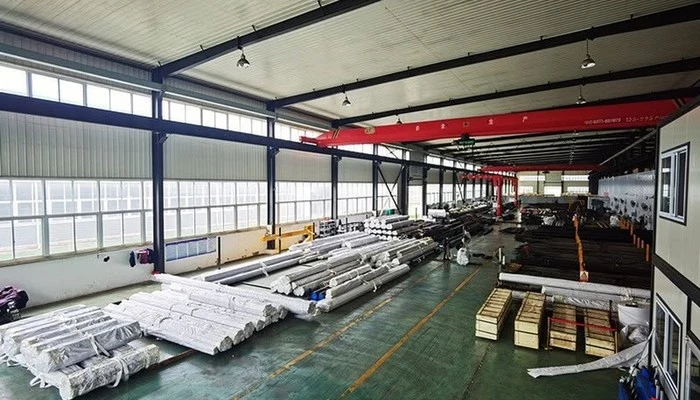

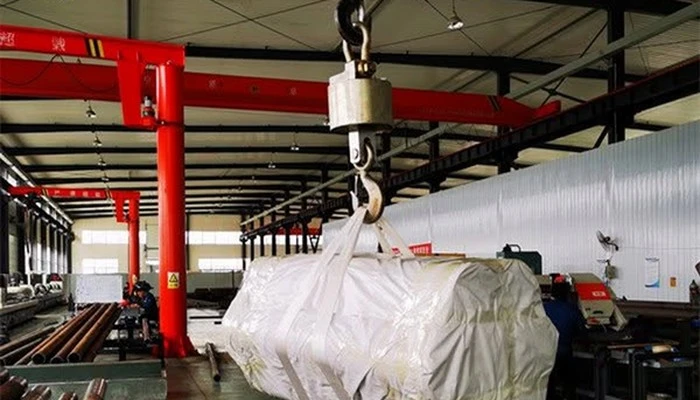

Embalatge i enviament
Envieu la vostra identificació de perforació acabada × OD (o paret mínima) × longitud, grau, condició de lliurament (Q&T 28–32 HRC), tolerància H i Ra, i el nostre equip tècnic confirmarà l'especificació i retornarà un pressupost amb termini de lliurament en 24 hores.
Sol·liciteu un pressupost per a tubs perfeccionats ASTM A519 4140
PMF
Què és un tub polit ASTM A519 4140?
Un tub polit ASTM A519 4140 és un tub mecànic sense soldadura estirat-en fred o en calent-fabricat d'acer d'aliatge de crom-UNS G41400, amb el seu diàmetre intern acabat per rectificat de precisió amb tolerància H8/H9 i Ra 0,2–0,4 μm. ASTM A519 defineix el tub pare; el rectificat defineix el forat, de manera que els dos requisits s'han d'especificar per separat a la comanda de compra.
Té la classificació ASTM A519 4140 per al servei a pressió?
Núm. ASTM A519 és una especificació de tubs mecànics i no té cap valor de pressió. La pressió de disseny del-cilindre hidràulic s'ha de calcular per separat de la geometria del tub, les condicions de lliurament, la construcció final i les regles de disseny aplicables. Per a la canonada de servei de pressió-, especifiqueu ASTM A106 o A335.
En quina condició de lliurament s'ha de subministrar el tub polit 4140 per als cilindres hidràulics?
Per als barrils de cilindres hidràulics, el 4140 es subministra normalment temprat i temperat (Q&T) a 28-32 HRC, amb la duresa confirmada al certificat de prova del molí. El recuit 4140 (rendiment ≈414 MPa) és massa tou per als barrils de pressió: en un cas de camp informat, un comprador va especificar només "tub 4140", va rebre material recuit i els barrils es van deformar permanentment sota una prova d'hidromassatge de 280 bar perquè el disseny suposava un rendiment 650+ MPa.
Quina tolerància d'identificació i acabat superficial té un tub de cilindre polit 4140?
La tolerància del forat acabat sol ser H8 o H9 segons ISO 286-1 (H7 per a cilindres crítics de servo o fuites-), i la rugositat de la superfície rectificada és Ra 0,2-0,4 μm amb una trama creuada de 30-45 graus. Els tubs raspats i brunyits amb rodets (SRB) arriben a Ra Menor o igual a 0,2 μm. La rectitud és normalment Menor o igual a 0,3 mm/m, amb Menys o igual a 0,1-0,15 mm/m disponible per a barrils llargs i prims.
L'ASTM A519 4140 requereix proves hidrostàtiques?
No per defecte. Com que el tub A519 no està classificat per al servei a pressió, les proves hidrostàtiques són un requisit addicional opcional (S1) que s'ha d'indicar a la comanda de compra. També s'especifica l'examen per ultrasons o corrents de Foucault-només quan se sol·licita.
A què equival A519 4140 al sistema europeu?
A519 4140 és la nota dels EUA; el seu equivalent europeu és 42CrMo4 amb el número de material 1.7225 (EN 10083-3 / EN 10305-1), amb SCM440 japonès i 42CrMo xinès com a altres equivalents. Els acers són gairebé idèntics; l'elecció normalment es basa en la documentació i l'estàndard de certificació del projecte.
ASTM A519 és el mateix que ASTM A106?
Núm. ASTM A519 és un tub mecànic sense soldadura per a mecanitzat i ús estructural, sense nivell de pressió ni prova hidràulica obligatòria. ASTM A106 és una canonada sense soldadura per al servei de pressió d'alta-temperatura, pressió-classificada amb diferents límits químics i una prova hidrostàtica obligatòria. No són intercanviables.
Es pot soldar un tub polit519 4140?
Sí, però 4140 té un alt equivalent de carboni - CE_IIW ≈ 0,79 i CE_Pcm ≈ 0,52 per a una calor típica -, de manera que les soldadures necessiten un preescalfament de 150-260 graus i un refredament controlat per evitar esquerdes per fred. La condició Q&T requereix encara més cura; l'equivalent de carboni no està imprès al certificat i s'ha de sol·licitar per separat.
