Tubs recoberts de LPE API 5L X70 PSL2 3

La canonada d'acer anticorrosió X70 PSL2 3LPE-pertany al producte de grau PSL2 de l'estàndard API 5L, on "X" representa l'acer de la canonada i "70" indica un límit elàstic mínim de 70 ksi (aproximadament 483 MPa). En comparació amb l'acer X70 PSL1, la canonada d'acer X70 PSL2, després de l'extinció i el tremp, té una tenacitat superior a baixa-temperatura i una resistència a la propagació d'esquerdes, la qual cosa la fa especialment adequada per a les necessitats de construcció de canonades en regions extremadament fredes o mars profunds.

Vida útil de 50 anys: canonades X70 PSL2 recobertes de 3LPE per a sòls durs i entorns marins

Especificació tècnica de la canonada de línia API 5L X70 PSL2 per a petroli i gas

‌Principals diferències entre els recobriments 3PE i FBE per a canonades de línia X70 PSL2‌

Prova i inspecció de l'API 5L X70 PSL2 3PE Pipeline

1. Prova d'impacte Charpy V-notch (CVN).

-Mesura l'índex de duresa microscòpica de l'"energia absorbida"

Principi de prova:Una mostra de mida estàndard-(normalment 10 mm x 10 mm x 55 mm) es talla d'un tub d'acer, amb una osca en forma de V-tallada al mig. La màquina de prova utilitza un pèndol pesat per trencar la mostra. L'energia absorbida per l'espècimen durant la fractura (unitat: Joules J) es calcula per la diferència d'altura de retorn del pèndol.

Per què provar-ho?

Simula la capacitat de la canonada per resistir l'inici d'esquerdes quan se sotmet a una força d'impacte sobtada.

Punts clau de l'API 5L:

Requisit obligatori PSL2: a diferència de PSL1, PSL2 requereix la prova CVN.

Control de temperatura: normalment es realitza a 0 graus o menys (p. ex., -10 graus , -20 graus ). Això és crucial per a les regions d'altitud a Amèrica del Sud o per a projectes d'aigües profundes, ja que l'acer es torna trencadís a baixes temperatures.

2. DWTT (prova de llàgrima de caiguda de pes)

-Un indicador macroscòpic de rendiment de fractura per mesurar la capacitat de detenció d'esquerdes

Principi de prova:DWTT utilitza una mostra molt més gran que la prova Charpy (normalment gruix de paret complet, aproximadament 300 mm de longitud). La màquina d'assaig deixa caure un martell que pesa diversos centenars de quilograms o fins i tot tones des d'una alçada, trencant directament la mostra dentada.

Per què provar-ho?

DWTT observa principalment el percentatge d'àrea de cisalla a la superfície de fractura. El seu propòsit principal és avaluar si el material de la canonada pot evitar la propagació d'esquerdes a gran-escala després de la fractura.

En termes senzills: si es trenca una canonada, una canonada que compleixi l'estàndard DWTT deixarà de trencar-se ràpidament; si no ho fa, l'esquerda es pot trencar durant quilòmetres com una cremallera (és a dir, "esquinçament de llarga-distància").

Punts clau de l'API 5L: normalment per a canonades de transmissió de gas de gran-diàmetre (superior o igual a NPS 16) i-alta pressió.

L'estàndard PSL2 normalment requereix que, a una temperatura especificada, l'àrea de cisalla mitjana de la superfície de fractura arribi a més del 85% (que representa una fractura dúctil).

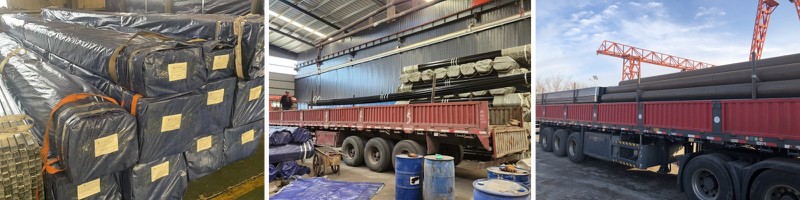

embalatge i enviament de canonada LPE API 5L X70 PSL2 3

Protecció corporal completa de recobriment 3PE:

• Eslinges de niló-preinstal·lades: les eslingas de niló-d'alta resistència estan pre-instal·lades a cada tub o paquet. Això garanteix que els treballadors portuaris d'Amèrica del Sud no hagin d'utilitzar cables d'acer per contactar directament amb el cos de la canonada durant la descàrrega, evitant des del principi danys a la capa de 3PE.
• Juntes de goma/Embolcall de corda de palla: juntes de goma gruixudes o diverses capes de corda de palla s'emboliquen al voltant de la canonada a tres-terços del nivell del mar per evitar la fricció de la canonada-a-causa pel balanceig dins de la bodega del vaixell.
• Protecció de doble extrem: acer-resistent-protectors compostos de plàstic: per a canonades d'acer d'alt grau-X70, el bisellat és crucial. Prohibim estrictament l'ús de taps de plàstic barats, substituint-los per protectors-resistents reforçats amb anelles d'acer per garantir que puguin suportar pressions d'apilament de diverses tones sense deformacions.
• Vernís anti-rovell: les parts metàl·liques exposades (aproximadament 50 mm-100 mm) als dos extrems de la canonada 3PE s'han de recobrir amb un vernís ecològic d'alta qualitat per evitar la corrosió de 50 dies d'esprai de sal a través de l'Atlàntic.

Excel·lència logística:

• Selecció del vaixell: estiba sota-coberta: instal·leu la canonada X70 3PE a la sentina del graneler, no a la coberta (a-coberta). Això evita la radiació UV equatorial directa (per evitar l'envelliment de la capa de PE) i l'erosió directa de les ones.
• Embalatge i amarre: Fusta fumigada ISPM 15. Reforç de contacte suau: totes les fixacions de filferro s'han d'encoixinar amb cautxú reciclat o cartró gruixut per aconseguir un "contacte zero amb metall".

A punt: recobriment API 5L X70 PSL2 + 3LPE per a l'enviament immediat a Santos i Georgetown.Obteniu un pressupost VIP en 12 hores.

Caixes de canonades anticorrosió API 5L X70 PSL2 3PE-

1. Gasoducte de gas natural de la ruta oriental de la Xina-Rússia

Els informes públics indiquen que aquest projecte va utilitzar més de 200 quilòmetres de canonada soldada de costura recta Φ1422 mm × 30,8 mm X70 psl2, mantenint un excel·lent rendiment de detenció d'esquerdes fins i tot a -40 graus. La canonada d'acer utilitza un procés de formació UOE + recobriment intern i recobriment extern, aconseguint una pressió de transmissió de 12MPa.

2. Desenvolupament de petroli i gas-de fons

Un projecte de camp de gas del mar de la Xina Meridional va utilitzar una canonada de costura recta X70 psl2 com a aixeta. Mitjançant el disseny optimitzat del sistema d'aliatge de Ni-Cu-Mo, va complir els requisits de resistència a la fatiga de la corba S{-N a una profunditat d'aigua de 1500 metres. Val la pena assenyalar que el gasoducte submarí va requerir proves addicionals de-escala completa per a la verificació.

3. Construcció de gasoductes polars

En el projecte d'actualització de l'oleoducte d'Alaska, les canonades soldades X70 psl2, afegint un element Ti del 0,02% per inhibir el creixement del gra d'austenita, van estabilitzar l'energia d'impacte CVN a -60 graus a més de 240 J.

PMF

Què és el material API 5L X70?

API 5L X70 és unQualitat de canonada de versió alta en carboni que té bones propietats corrosives en diverses atmosferes. API 5L x70, que té propietats químiques sòlides, conté carboni fins a un 0,22-0,28 per cent, manganès fins a un 1-1,2 per cent, fòsfor fins a un 0,03 per cent, sofre, níquel, crom i coure en quantitats precises.

Quina diferència hi ha entre API 5L X65 i X70?

A continuació es mostra una comparació de la soldabilitat dels acers API 5L X65 i X70.API 5L X65: límit elàstic mínim de 65.000 psi (448 MPa). API 5L X70: límit de fluència mínima de 70.000 psi (483 MPa).

Quina és la resistència a la tracció de X70?

El grau X70 significa una força de fluència mínima de 70.000 PSI i82000 PSIresistència màxima a la tracció mínima.

Quin és el contingut de carboni de l'API 5L X70?

El carboni és l'element d'aliatge principal de l'acer i és responsable de millorar la seva resistència i duresa. A l'acer API 5L X70, el contingut de carboni normalment oscil·laentre el 0,06% i el 0,15%.
