L'acer de canonades API 5L X65 PSL2 s'adhereix estrictament a l'estàndard API 5L establert per l'American Petroleum Institute (API), que especifica requisits clars per als indicadors bàsics com ara la composició química, les propietats mecàniques i les toleràncies dimensionals. X65 indica un límit elàstic mínim de 65 ksi (aproximadament 448 MPa), classificant-lo com un acer de canonada de resistència mitjana--alta.
El seu equivalent de carboni (Ceq) normalment es controla per sota de 0,43, i el seu contingut en fòsfor i sofre és per sota del 0,025%. L'enfortiment de gra fi-s'aconsegueix mitjançant l'addició d'elements de microaliatge (com ara Nb, V i Ti), donant com a resultat un acer que combina una alta resistència amb una bona tenacitat a baixa-temperatura.
Solucions versàtils API 5L X65 PSL2:Opcions sense soldadura i soldadura per a xarxes integrades onshore/offshore.
API 5L X65 PSL2 Especificació de canonada sense soldadura i canonada soldada
| Característiques / especificacions | Tub sense soldadura (SMLS) | Soldat per resistència elèctrica (ERW / HFW) | Soldat per arc submergit longitudinal (LSAW) | Soldat amb arc submergit en espiral (SSAW) |
| Procés de fabricació | Laminat en calent / estirat en fred (sense costura de soldadura) | Soldadura per inducció d'alta-freqüència | Formació de placa d'acer simple / soldadura d'arc submergit de doble-cara | Formació d'espirals de bobines d'acer / soldadura d'arc submergit de doble-cara |
| Gamma OD comú | 1/2" – 24" (21.3 - 610mm) | 4" – 24" (114.3 - 610mm) | 16" - 60" (406.4 - 1524mm) | 16" – 100"+ (406.4 - 2540mm) |
| Gruix de paret comú | SCH 20 – SCH XXS (fins a 60 mm) | Màx. 25,4 mm (depèn del OD) | 6,0 mm - 60 mm | 6,0 mm - 25,4 mm |
| Longitud Comú | 5,8 m, 6,0 m, 11,8 m, 12 m (SRL/DRL) | Màxim 18 m | Màx. 12,5 m (costura única) / 18 m | Màx. 20 m+ (personalitzable) |
| Grau d'acer | API 5L X65 PSL2 | API 5L X65 PSL2 | API 5L X65 PSL2 | API 5L X65 PSL2 |
| Aplicacions principals | Alta-pressió mar endins/aigües profundes, Servei àcid, Estacions de bombeig crítiques. | Mitjana{0}pressió terrestrepetroli i gas, transport de productes refinats. | Transmissió de gas de gran-distància-diàmetre, oleoductes-mars profunds. | Transport d'aigua-a baixa pressió, transport de purins, apilament de canonades. |
| Índex de preus | Màxim (a causa de la fabricació complexa) | Moderat (alta eficiència de producció) | Superior (Dirigit a-projectes a gran escala) | Menor (cost-efectiu per a grans diàmetres/longituds) |
Taula de comparació tècnica per a compradors internacionals
| Característica / Paràmetre | API 5L X65 (PSL1) | API 5L X65 (PSL2) | Impacte del projecte LATAM |
| Límits químics (C, P, S) | Límits estàndard | Límits estrictes (S inferior o igual a 0,015%) | Millora la resistència a l'HIC per als camps de servei àcid al Brasil/Argentina. |
| Equivalent de carboni (CEq) | Sense límit obligatori | Obligatori (0,43 màx.) | Assegura una soldabilitat de camp superior a les regions andines{0}}d'altitud. |
| Prova d'impacte (CVN @ -45 graus) | No és obligatori | Obligatori i personalitzable | Vital per als Andes/Offshore:Garanteix la tenacitat contra la fractura fràgil en fred extrem. |
| Proves no-destructives | Opcional / Visual | 100% obligatori (UT/RT) | Elimina els defectes ocults, reduint les costoses reparacions en llocs remots d'Amazon/Deepsea. |
| Traçabilitat | Limitat | Seguiment complet-a-final | Compleix els requisits ISO per a les principals licitacions d'infraestructures d'Amèrica del Sud. |
Serveis de canalització API 5L X65 PSL2
Solucions de protecció contra la corrosió de canonades terrestres
Reptes ambientals: sòl humit, corrosió microbiana, abrasió mecànica durant la construcció.
- 3LPE (polietilè de triple-capa) - Solució terrestre preferida:
Estructura: Capa inferior FBE (pols epoxi) + Adhesiu de capa mitjana + Capa exterior de polietilè d'alta densitat (PE).
Avantatges: Combina la forta adhesió de FBE amb l'excel·lent resistència al dany mecànic del PE.
- FBE de-capa única/doble (Fusible-pols epoxi unit):
Avantatges: Menor cost, excel·lent adherència i resistència al desenganxament catòdic.
Adequat per a oleoductes en entorns-d'alta temperatura a Colòmbia o al Brasil (FBE té una millor resistència a la temperatura que 3LPE).
Solucions de protecció contra la corrosió de canonades offshore
Reptes ambientals: aigua de mar-alta salinitat, pressió-del mar profund, corrents oceànics, requisits de flotabilitat.
- 3LPP (polipropilè de triple-capa):
Avantatges: rendiment superior al 3LPE, especialment en entorns d'aigua-alta (fins a 110 graus) i profundes-.
Ideal per als jaciments petroliers de les profunditats-pre{0}}salades del Brasil; El 3LPP té una duresa més alta i pot suportar la immensa pressió de les instal·lacions d'-mars profunds.
- CWC (Capa de ponderació de formigó):
Estructura: el formigó armat es ruixa sobre una-capa anticorrosiva (com ara 3LPE/FBE).
Avantatges: Proporciona flotabilitat negativa per garantir l'estabilitat de les canonades als llocs del fons marí i evita danys físics per cadenes d'àncora o xarxes de pesca.
Una solució essencial per a canonades a les zones costaneres o d'aigües poc profundes.
- Recobriment epoxi líquid intern:
Funció: redueix la resistència a la fricció, millora l'eficiència del transport i evita la corrosió dels medis àcids dins de la canonada.
Per als gasoductes transnacionals de gas natural de llarga-distància, els recobriments que redueixen l'arrossegament-interior poden reduir significativament els costos d'explotació de l'electricitat.
Prova i inspecció del gasoducte de petroli i gas API 5L X65 PSL2

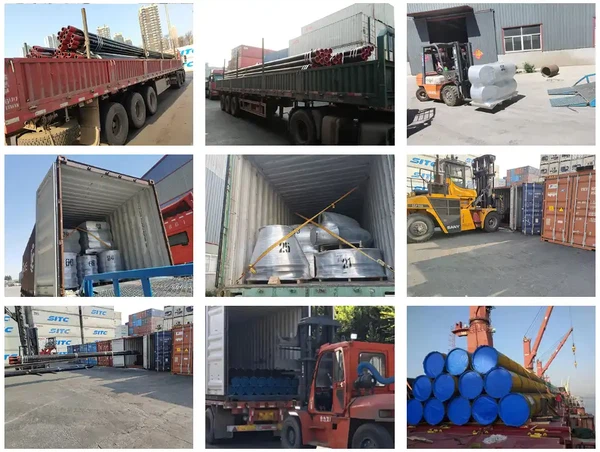

Embalatge i logística per a l'API 5L X65 PSL2 Onshore vs. Offshore Pipelines
| Característica | Conduccions terrestres | Conduccions offshore |
| Revestiment primari | 3LPE / FBE | 3LPP / CWC (revestiment de pes de formigó) |
| Focus d'embalatge | Anti-abrasió mecànica:Ús de separadors o tires de goma per evitar la fricció del recobriment-a-revestiment. | Protecció final extrema:Ús de protectors d'acer-resistents per protegir els bisells dels impactes. |
| Mode de transport | Camionatge interior + vaixell Breakbulk | Vaixell de-elevació pesada especialitzat / Vaixell de construcció en alta mar (OCV) |
| Requisits crítics | Compliment de la NIMF 15:Fumigació de fusta obligatòria per a duanes internacionals (estàndards LATAM). | Integritat de la tolerància dimensional:Assegureu-vos que les canonades siguin rodones per a una instal·lació d'alta{0}}precisió en aigües profundes. |
| Equip d'elevació | Eslinges de niló amples (per evitar les ratllades del recobriment) | Aixecadors de buit especialitzats o ganxos d'elevació-encoixinats de goma |
Preguntes freqüents
Quina és la composició de l'API X65?
L'acer X65 es classifica com a acer aliat de baix-carboni, dissenyat específicament per a aplicacions de canonades. La seva composició química normalment inclou al voltantDel 0,06% al 0,15% de carboni, amb un contingut de manganès que oscil·la entre l'1,2% i l'1,6%.
Quina diferència hi ha entre API 5L X65 PSL1 i PSL2?
El tub de línia d'acer API 5L PSL1 té diferents tipus d'extrems, com ara l'extrem llis, l'extrem roscat, l'extrem bisell i el tub d'acoblament especial, mentre que el tub de línia d'acer API 5L PSL2 només té un extrem pla. Les canonades d'acer API 5L PSL1 es poden produir mitjançant diversos mètodes de soldadura. Tanmateix, la soldadura contínua es limita al grau A25.
