Tub de línia d'acer al carboni API 5L L450

Tub de línia d'acer al carboni API 5L L450

L'L450 és un tipus d'acer de canonades, pertanyent a la família d'acers d'alta-aliatge de baixa-resistencia (HSLA), utilitzat principalment en oleoductes i gasoductes. La "L" en el seu nom significa "Line Pipe" i "450" ​​​​indica un límit elàstic mínim de 450 MPa (65.300 psi). Aquest material ha d'ajustar-se a les normes ISO 3183 o API 5L. L'API 5L especifica que la composició química de L450 ha de controlar el contingut de carboni (C) a Inferior o igual al 0,16%, el contingut de manganès (Mn) a Inferior o igual a 1,60% i afegir traces de niobi (Nb) i vanadi (V) per millorar la duresa.
Enviar la consulta
Xateja ara
Descripció

L450 és un grau-d'acer de canonada d'alta resistència especificat a l'API 5L. La lletra "L" representa l'acer de la canonada de línia, mentre que "450" ​​indica un límit elàstic mínim de 450 MPa, que és d'aproximadament 65,3 ksi i correspon al grau X65.

Mitjançant la microaliatge amb niobi, vanadi i titani, combinat amb laminació i refrigeració controlada (TMCP), el L450 desenvolupa una microestructura de gra fi-que proporciona un excel·lent equilibri d'alta resistència, tenacitat a baixa-temperatura i soldabilitat de camp.

GNEE Pipe subministra tubs de línia API 5L L450 (X65) en formes de producció sense soldadura (SMLS), ERW i LSAW, principalment en qualitat PSL2, certificades segons els estàndards API 5L i GB/T 9711.

Necessites un pressupost per al teu projecte? Envieu la vostra nota, nivell de PSL, mida i quantitat. Els nostres enginyers confirmaran les especificacions i el lliurament en 24 hores.



Especificacions clau

Paràmetre Especificació
Estàndard API 5L (última edició) / GB/T 9711
Grau L450 / X65
Nivell PSL PSL2 de sèrie, PSL1 disponible a petició
Condició de lliurament (PSL2) X65M (TMCP) o X65Q (apagat i temperat)
Formes de producció Sense costures (SMLS), ERW / HFW, LSAW
Interval de talles NPS 2" - 56" (OD 60,3 - 1422 mm)
Longitud SRL 5,8–6,0 m, DRL 11,8–12,0 m o longitud fixa per comanda
Finalitza Extrems bisellats (BE), extrems plans (PE), roscats i acoblats a petició
Documentació Certificat de prova de molí EN 10204 tipus 3.1; inspecció de tercers-disponible

Important:Segons l'API 5L 46th Edition, "X65 PSL2" hauria d'especificar les condicions de lliurament. El sufix M o Q s'ha d'incloure a les comandes de compra per evitar ambigüitats.



Característiques del material

L'API 5L X65 aconsegueix la seva alta resistència mitjançant la química baixa en carboni, els microaliatges i els processos de fabricació controlats.

  • Baix contingut de carboni:Menor o igual al 0,12% per a X65M (TMCP), Menor o igual al 0,18% per a X65Q.
  • Baix en fòsfor:Menor o igual al 0,025% per a PSL2.
  • Baix sofre:Menor o igual al 0,015% per a PSL2; Els requisits del servei àcid poden restringir el sofre a Inferior o igual al 0,003%.
  • Elements de microaliatge:Niobi, vanadi i titani amb Nb + V + Ti combinats Menys o igual al 0,15%.

La composició controlada i el TMCP o el procés d'apagat-i-templat ofereixen els avantatges de rendiment següents:

  • Excel·lent resistència a baixa-temperatura amb la verificació d'impacte Charpy V-.
  • Comportament controlat d'enduriment-deformació amb relació de rendiment-a-la tracció Menor o igual a 0,93 per a aplicacions PSL2.
  • Bona soldabilitat amb CE IIW Inferior o igual a 0,43 i Pcm Inferior o igual a 0,25.
  • Control de duresa Menor o igual a 250 HV10 (Inferior o igual a 248 HV10 per a servei àcid).



Taula de talles (SMLS/ERW)

Les dimensions estàndard es basen en ASME B36.10M. Els gruixos de paret més pesats i les dimensions personalitzades estan disponibles a petició.

NPS OD (mm) Gruix de paret (mm) Horari Pes (kg/m) Formulari
2" 60.3 3.91 / 5.54 SCH 40/80 5.44 / 7.48 SMLS / ERW
3" 88.9 5.49 / 7.62 SCH 40/80 11.29 / 15.27 SMLS / ERW
4" 114.3 6.02 / 8.56 SCH 40/80 16.07 / 22.32 SMLS / ERW
6" 168.3 7.11 / 10.97 SCH 40/80 28.26 / 42.56 SMLS / ERW
8" 219.1 8.18 / 12.70 SCH 40/80 42.55 / 64.64 SMLS / ERW
10" 273.1 9.27 / 12.70 SCH 40 / XS 60.31 / 81.55 SMLS / ERW

Per a NPS Menor o igual a 10", SCH 80 és igual a XS. Per a NPS 12" i superior, SCH 80 i XS són designacions diferents. Les mides LSAW de NPS 16" a 56" estan disponibles a petició.



Paràmetres tècnics: L450 (X65) PSL1 vs PSL2

Propietat API 5L X65 PSL1 API 5L X65 PSL2 (recomanat)
Límit de rendiment (min) 450 MPa (65.300 psi) 450 MPa (65.300 psi)
Límit de rendiment (màx.) No especificat 600 MPa (87.000 psi)
Resistència a la tracció (min) 535 MPa (77.600 psi) 535 MPa (77.600 psi)
Resistència a la tracció (màx.) No especificat 760 MPa (110.200 psi)
Prova d'impacte No es requereix Prova obligatòria de l'osca de Charpy V-
Equivalent de carboni No es requereix Menor o igual a 0,43
Sensibilitat a les esquerdes (Pcm) No es requereix Menor o igual a 0,25
Duresa No especificat Menor o igual a 250 HV10
Sofre (màx.) 0.030% 0.015%
Fòsfor (màxim) 0.030% 0.025%
Condició de lliurament No restringit M (TMCP) o Q (apagat i temperat)
Traçabilitat Estàndard Traçabilitat total de la calor-a-tuberia
NDT Inspecció bàsica 100% UT o RT



Proves de qualitat



Cada tub de línia L450 (X65) es sotmet a una estricta inspecció abans de l'enviament:

  • Prova 100% hidrostàtica de cada articulació.
  • Proves d'impacte Charpy V-notch per a PSL2.
  • Assajos de tracció i duresa segons els requisits de PSL.
  • Proves ultrasòniques de les soldadures i el cos de la canonada quan sigui necessari.
  • Inspecció de tercers-per part de SGS, Bureau Veritas, Lloyd's o agències-denominades pel client.



Processos de producció



Sense costures (SMLS)



La canonada X65 sense costures es fabrica mitjançant perforació i laminació en calent, seguida d'un tractament tèrmic segons les condicions de lliurament especificades. Normalment es subministra en condicions Q per a aplicacions d'alta-pressió, com ara línies d'injecció de gas i tubs ascendents en alta mar.



LSAW (soldadura per arc submergit longitudinal)



La canonada LSAW es produeix mitjançant la tecnologia de conformació JCOE o UOE, seguida de la soldadura per arc submergit intern i extern. L'expansió en fred millora la precisió dimensional i redueix l'estrès residual, la qual cosa la fa apta per a canonades de gran-diàmetre en alta mar i projectes troncals.



ERW / HFW (soldadura d'alta-freqüència)



ERW/HFW és una solució rendible-per a canonades de diàmetre petit i mitjà. La soldadura d'alta-freqüència produeix una costura de soldadura neta sense metall d'aportació, i el tractament tèrmic post-soldadura millora la tenacitat de la soldadura.

API L450 line pipe process line



Opcions de recobriment 3PE i FBE



3PE (polietilè de tres-capes)



3PE s'utilitza àmpliament per a canonades enterrades. Combina imprimació FBE, capa adhesiva i protecció exterior HDPE per proporcionar una resistència a llarg termini-contra la corrosió i la humitat del sòl.



FBE (Epoxi enllaçat per fusió)



El recobriment FBE proporciona una excel·lent adherència i resistència al desenganxament catòdic, el que el fa adequat per a entorns marí i humits.



Revestiment epoxi intern



El recobriment epoxi intern crea una superfície llisa, redueix les pèrdues per fricció, millora l'eficiència del flux i protegeix contra la corrosió interna.

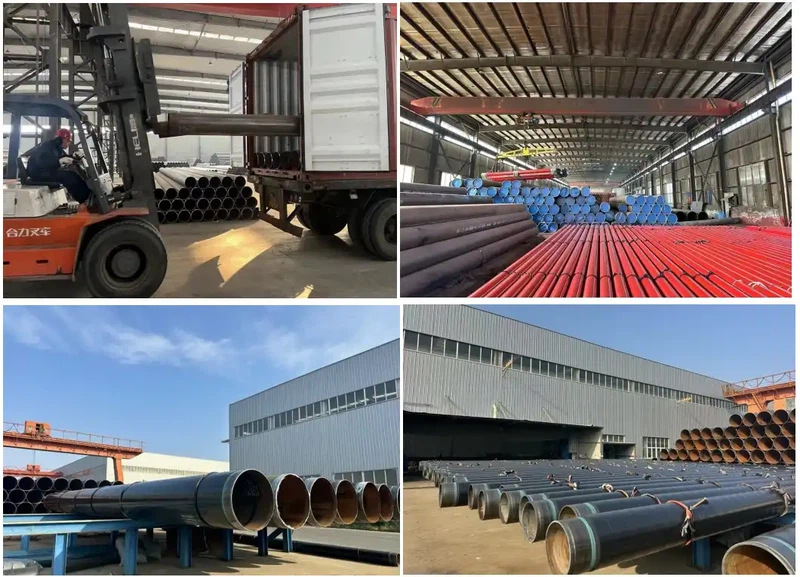

L450 3PE and FBE pipline factory



Embalatge i enviament



  • Protecció final:Els taps de plàstic-resistents o els protectors de bisell metàl·lics eviten danys durant la càrrega i el transport.
  • Protecció contra la corrosió:Les canonades nues estan recobertes amb vernís anticorrosió-exportació-. Les canonades recobertes es manipulen amb eslingas de niló i suports protectors.
  • Modes d'enviament:Enviament a granel per a grans projectes i enviament de contenidors per a longituds estàndard.

Les rutes d'enviament habituals inclouen Santos, Callao, Valparaíso i Buenos Aires. Les solucions CFR competitives estan disponibles per a projectes de pipeline internacionals.

Packaging and shipping of API 5L L450 Pipe for high pressure gas transportation

Subministrament fiable als centres energètics sud-americans!Rutes logístiques optimitzades a Brasil, Xile i Argentina. No deixis que els retards logístics interrompin el teu projecte.Consulteu el nostre calendari de producció actual



API 5L Line Pipe MTC

API 5L MTC



Preguntes freqüents



L450 és el mateix que X65?



Sí. L450 i X65 són dues designacions del mateix grau API 5L. L450 representa el límit elàstic mínim en MPa, mentre que X65 representa el valor ksi equivalent.



Per què es recomana PSL2 per a L450?



PSL2 ofereix un control químic més estricte, proves d'impacte obligatòries, límits màxims de resistència, traçabilitat total i proves 100% no-destructives, la qual cosa la fa apta per a aplicacions de canonades exigents.



Quina condició de lliurament he d'especificar per a X65 PSL2?



Especifiqueu X65M per a canonada laminat termomecànicament o X65Q per a canonada trempada i temperada. X65M és comú per a ERW i LSAW, mentre que X65Q s'utilitza sovint per a aplicacions sense problemes.



Quin és el requisit d'impacte Charpy per a L450?



El requisit d'impacte depèn de la mida de la canonada, el grau i la temperatura de prova especificats a la comanda. Els valors típics són al voltant de 27 J a 0 graus, però els requisits del projecte s'han de confirmar abans de fer la comanda.



Podeu subministrar recobriments per al servei enterrat?



Sí. GNEE Pipe pot proporcionar solucions de recobriment epoxi intern 3LPE, FBE i segons les especificacions del projecte.



Referències



  • Especificació de l'API 5L - Especificació per a canonades de línia (PSL1 / PSL2), 46a edició.
  • GB/T 9711 - Indústries del petroli i del gas natural: canonades d'acer per a sistemes de transport per canonades.
  • ASME B36.10M - Tub d'acer forjat sense soldadura i soldadura.
  • CA 10204 - Productes metàl·lics: tipus de documents d'inspecció.



Sol·licitar un pressupost



Envieu el vostre grau L450 / X65, nivell PSL, condició de lliurament (M o Q), forma de producció, mida, gruix de paret, longitud, requisits de recobriment i quantitat al nostre equip d'enginyeria.

Confirmarem les especificacions, la disponibilitat i el calendari de lliurament en un termini de 24 hores.
